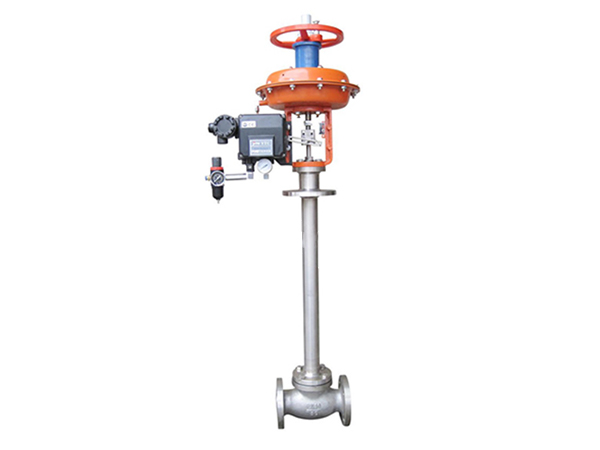

ZXPD低溫調節閥

所屬分類：氣動調節閥系列
發布日期：2021-10-16 13:48:16
更多 0

詳細介紹

產品說明：

ZXPD氣動薄膜低溫角形調節閥是一種在低溫，深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行結構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
本系列產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6MPa，閥體口徑范圍DN20~100，適用流體溫度-60℃~-250℃范圍內多種檔次，泄漏量等級有IV和VI兩種，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

產品特點：
　
底進側出，流路簡單，阻力小，閥體容量大
雙導向，閥工作穩定性好
可調范圍大，固有可調比50
波紋管密封對移動的閥桿形成完全密封，堵絕流體外漏
采用浮動套連接，安裝方便
浮動套安裝型
溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

零件材料：

閥體：LF4
閥桿：1Cr18Ni9
閥蓋：1Cr18Ni9波
紋管：1Cr18Ni9
閥芯、閥座：1Cr18Ni9
墊片：紫銅、1Cr18Ni9

技術參數：

規格與技術參數

公稱通徑DN（mm）			20				25	32		40		50	65			80	100
閥座直徑dn（mm）			10	12	15	20
額定流量系數 KV		直線	1.8	2.8	4.4	6.9	11	17.6		27.5		44	69			110	176
		等百分比	1.6	2.5	4.0	6.3	10	16		25		40	63			100	160
額定行程			16					25					40
膜片有效面積Ae（cm2）			280					400					600
固有流量特性			直線、等百分比
公稱壓力PN（MPa）			0.6
固有可調比（R）			50
工作溫度t（℃）			D0：-60~-100，D1：-100~-200，D2：-200~-250
信號范圍PN(KPa)			20~100，40~200，20~60，60~100，80~240
允許壓差（MPa）	不帶定位器		0.6						0.47		0.30			0.27		0.18	0.11
	帶定位器		0.6												0.41		0.26
允許泄漏量			IV級VI級
氣源壓力Ps(MPa)			0.14~0.4

本產品性能指標貫徹GB/T4213-92

規格重量：

公稱通徑（DN）		20				25	32	40	50	65		80		100
閥座直徑		10	12	15	20
A		282					308			394
L		75						85	110	160			170
L1		75						85	110	150			160
D1		ф20				ф25	ф32	ф40	ф50	ф66	ф82		ф102
D2		ф25				ф30	ф37	ф45	ф55	ф84	ф90		ф110
H	H1=500	952					971	980	1006
	H1=600									1250
	H1=700	1152					1171	1181	1206
	H1=800									1450
	H1=900	1352					1371	1381	1406
	H1=1000									1650
n-d		8-ф14						8-ф16		10-ф16			12-ф18
D3		260					285	305	340	370	405		460
D4		290					315	335	370	400	435		490
D5		289
