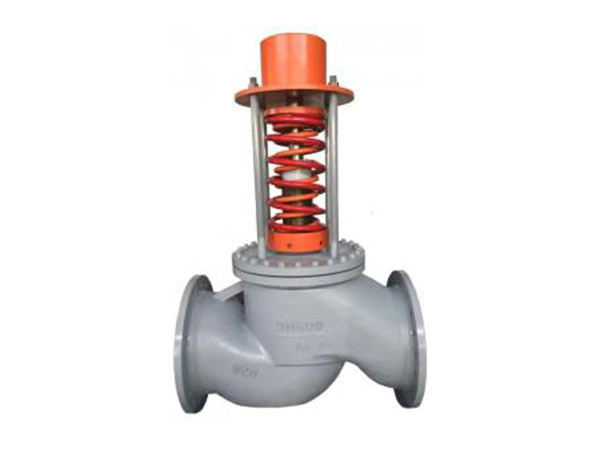

自力式壓力調節閥

所屬分類：自力式壓力調節閥系列
發布日期：2021-10-16 14:56:09
更多 0

詳細介紹

產品說明：

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。

產品特點：

自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制精確。

零件材料：

閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯不銹鋼
填料：丁腈、乙炳、氟、耐油橡膠

技術參數：

公稱通徑DN(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
額定流量系數（KV）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
額定行程		8		10				14	20			25		40				50		60		70
公稱壓力PN(Mpa)		1.6、4.0、6.4
壓力調節范圍		15～5040～8060～10080～140120～180160～220200～260 240～300280～350330～400380～450430～500480～560540～620 600～700680～800780～900880～1000980～15001000～2500
流量特性（℃）		快開
調節精度（％）		±5
使用溫度（℃）		≤350
允許泄漏量	硬密封（1/h）	單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級）
	軟密封（m1/h）	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
減壓比	最大	10
	最小	1.25

規格重量：

公稱通徑DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍kpa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950	1000	1100	1200
		A	85		96
重量kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭累紋			M16×1.5

安裝事項：

法蘭標準：鑄法法按BG9113-88、JB/79-94
法蘭密封面型式：PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口：內螺紋M16×1.5
※閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。
