產品說明：

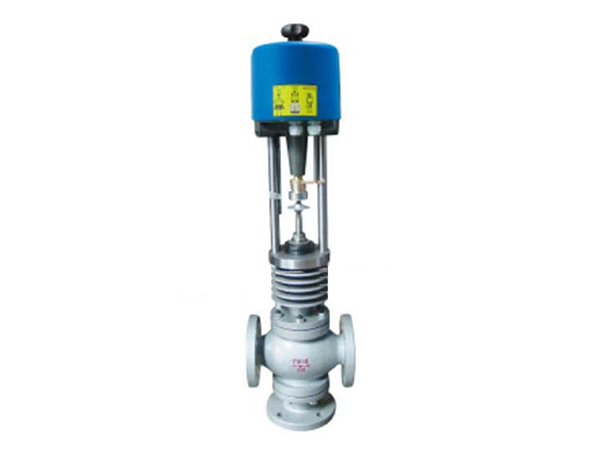

ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0~10或4~20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0~10或4~20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
產品特點
流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
伺服放大器采用深度動態負反饋，可提高調節精度。
電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC
電子型電動調節閥可直接電流信號控制閥門開度，無需伺服放大器。
節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
波紋管密封型對移動的閥桿形成完全的密封，諸絕流體外漏。 主要零件材料
閥體、閥蓋：HT200、ZG230~450ZG、1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13 技術參數 公稱通俗DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 分流 |
|
|
|
|
| 85 | 135 | 210 | 340 | 535 | 額定行程 | 16 | 25 | 40 | 60 | 流量特性 | 直線拋物線 | 工作溫度（℃） | 普通型：鑄鐵：-20~200、鑄鋼：-40~250、鑄不銹鋼：-60~250 散熱型：鑄鋼：-40~450、鑄不銹鋼：-60~450 | 介質溫度（℃） | 200以下（對合流閥而言） | 固有可調比R | 30 | 公稱壓力PN（MPa） | 1.01.64.06.4 | 允許泄漏量 | 硬密封：IV級軟密封：IV級 | 作用方式 | 電開、電關 | 信號范圍(mA.DC) | 0~104~20 | 電源電壓 | 22V、50Hz380V\50Hz24VAC/DC | 環境溫度（℃） | 伺服放大器：5~45執行機構：-10~55 | 全行程時間(S) | 普通型 | 12.5 | 20 | 32 | 48 | 電子型 | 30 | 30 | 48 | 60 | 消耗功率（W） | 普通型 | 28 | 35 | 電子型 | 6 | 15 | 25 | 40 |
|
