ZSHO型氣動活塞式切斷球閥

所屬分類：氣動切斷閥
發布日期：2021-10-16 15:27:53
更多 0

詳細介紹

產品說明：

ZSHO型氣動活塞式切斷球閥(簡稱切斷球閥)，是氣動單元組合儀表中的執行器產品，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫(-40～180℃)及高溫(-60～450℃)場合。廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定程序進行。
切斷球閥主要由氣動活塞式執行機構，切斷型球閥、兩部分組成。根據用戶需要，也可在執行機構和切斷閥之間配置手輪機構，其結構見圖一。

產品特點：

·閥體為整體結構，且沒有下閥蓋（只設底密封墊圈），閥芯設有上、下套導向，工作穩定；·閥座由螺紋套緊密貼合在閥芯上，壓緊力及與閥芯相對位置可調整，確保閥座、閥芯緊密配合，減小泄漏量；
·閥芯表面經磨削加工，部分或全部堆焊司太萊合金，增加表面硬度，提高使用壽命；
·閥座由兩種不同材質制作，能適應不同溫度范圍的需要。
規格與技術參數：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	300
流量系數KV	20	38	72	110	170	270	380	510	940	1400	2200	3500	8500
公稱壓力MPa	1.6、2.5、4.0、6.4
工作轉角（度）	0-90度
流量特性	快開式，帶定位器時近似等百分比
泄漏量	0符合ANSIB16.1045級標準
允許壓差	等于公稱壓力
連接型式	法蘭連接，螺紋連接
氣源壓力MPa	0.15-0.8
氣源接頭	M10×1M14×1.5M16×1.5
電磁閥電源	220VAC、24VDC
二位切斷時間	≤1.5S					≤2S					≤3S
對應型號組	{Q641F、Q641PPL、D641H/Y}{Q647F、Q647PPL、Q647H/Y}

注:本產品性能指標貫徹GB/T4213-92

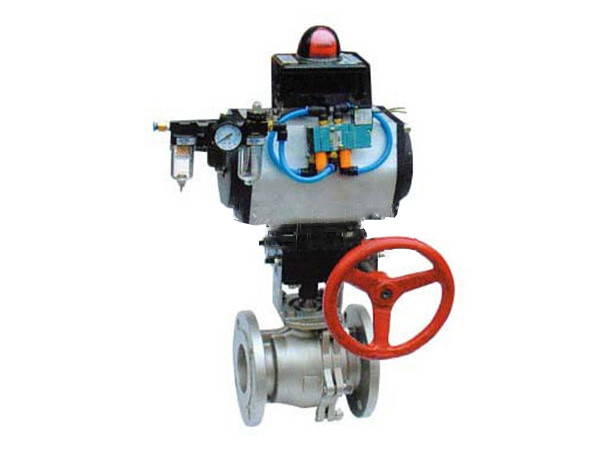

可配附件：

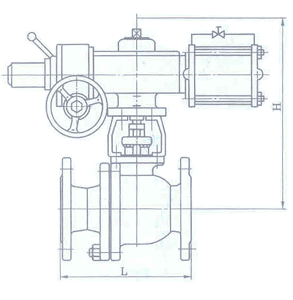

ZSHO型氣動活塞式切斷球閥(圖2)

調節型、電-氣閥門定位器、空氣過濾減壓器、手輪機構
切斷型、電磁閥、空氣過濾減壓器、手輪機構

主要零件材料

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13

結構

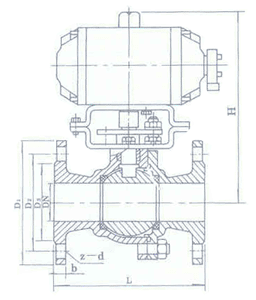

ZSHO型氣動活塞式切斷球閥(圖3)

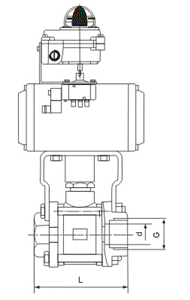

連接尺寸及標準

公稱通徑	6	10	15	20	25	32	40	50
G	1/4	3/8	1/2	3/4	1	11/4	11/2	2
L	65	65	75	82	91	108	129	148

允許壓差

公稱通徑（DN）	不同開度角下的Kv值
開度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	270
80	6	11	22	44	83	155	250	389	510
100	9	18	35	71	133	248	398	620	940
150	20	40	8/0	160	300	560	900	1400	2200
200	36	72	143	286	737	1002	1611	2506	3500
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8500

公稱通徑			15	20	25	32	40	50	65	80	100	125	150	200	250	300
結構長度L	浮動球	16 25	130	140	150	165	180	200	220	250	280	320	360	400
	固定球	16 25			180	200	220	218	241	283	305	356	394	457	533	610
	浮動球	40	130	140	150	180	200	220	250	280	320	360	400	502
	固定球	40						220	241	283	305	381	403	502	568	648
	浮動球	64	140	152	180	200	220	250	280	320	360	381	403
	固定球	64						292	330	356	432	508	559	660	787	838
