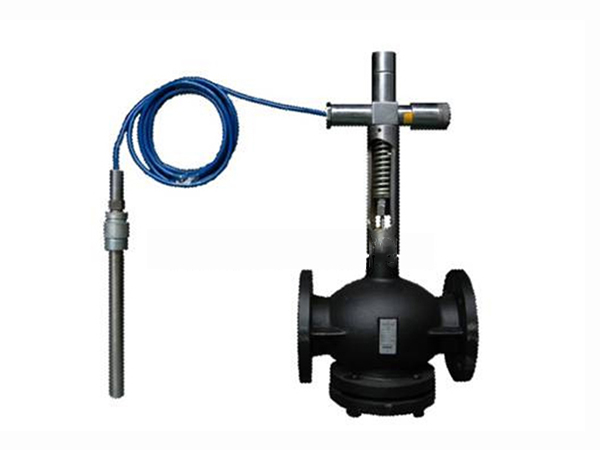

ZZWP自力式溫度調節閥

所屬分類：溫度調節閥系列
發布日期：2021-10-16 15:33:42
更多 0

詳細介紹

一、用途

ZZWP型自力式溫度調節閥系新型比例調節閥特性的現場型溫度自動調節閥門。產品有如下特點：

無需外加能源，利用被調介質的自身能量實現介質的溫度自動調節，結構簡單，動作可靠，無需更多的維護和保養。
有被調節質壓力波動補償裝置，提高控制精度。
有較寬的溫度設定范圍，顯示清晰，調節方便。
控制器局有比例式調節特性，動作平穩，無噪聲。
有超溫過載保護措施，可靠性高。

為此，該產品可廣泛應用在各種供熱、供水、空調、鍋爐、汽泡罩式爐、各種熱交換器等機械電氣設備之中，實現溫度自動調節，也可用于化工、石油、電力、冶金等連續生產過程之中就地調節，可節約能源及基建投資，減少維護及工作量。

二、主要技術參數、外形尺寸及重量

1、外行尺寸及重量（附圖1）表1

公稱通徑DN		15	20	25	32		40		50		65		80		100		125			150		200		250
法蘭尺寸	D	105		115	135		145		160		180		195		215		245			280		335		405
	D1	75		85	100		110		125		145		160		180		210			240		295		355
	D2	55		65	78		85		100		120		135		155		185			210		265		320
	f	2					3
	b	14			16						18		20				22			24		26		30
	nxd	4x14			4x18								8x18							8x23		12x23		12x25
	L	160			200				230		290		310		350		400			480		600		730
總高H		500			540				580		640		700		750		820			950		1100		1280
溫包插入深度T		230,430			430,630													630,1000
溫包外露高度h		350
溫包直徑dl		25,14
重量		8		10		13		15		18		30		35		60			75		85		110		150

2 、主要技術參數

公稱通徑DN	15	20	25		32	40	50	65		80	100	125		150	200	250
Kv值	4.4	6.9	11		17.6	27.5	44	69		110	176	275		440	690	1100
PN16允許最大壓差	16										15		5
PN40允許最大壓差	16										15		5
額定行程 (mm)	6			8		10	14		20						35
溫度設定范圍	0~70℃、50~120℃、100~170℃ 150~220℃ 200~270℃
設定誤差	±5%
比例范圍	40%±15%
超溫過載允許溫度	設定范圍上限+50%
毛細管長度	3M,5M
使用環境溫度	—40℃~+80℃
時間常數 (s)	20,120
安裝接頭	G1〞
溫包材質	黃銅H62，不銹鋼1Cr18Ni9Ti
閥體材質	ZG230~450.ZG1Cr18Ni9Ti
閥芯材質	不銹鋼
